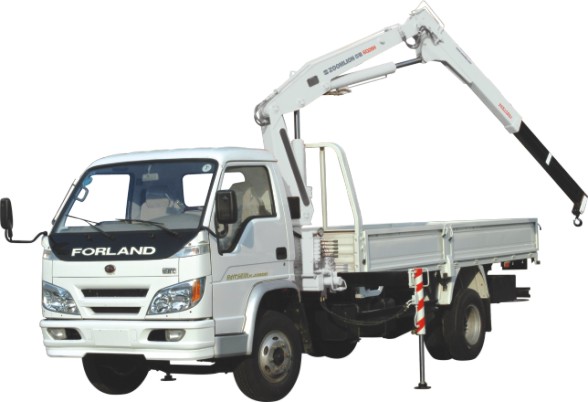

ZLJ 5141JSQ3D随车起重运输车(8吨)

• ZLJ 5125JSQ3....

  ZLJ 5125JSQ3D随车起重运输车公告批次/CCC证书188（I8）/ 产品主要特点:● 该系列产品是在ZZ1124G5315C1底盘上选装SQ112-2或SQ112A伸缩臂式吊机,亦可选装SQ115H折臂式吊机。● SQ112A为第二代产品，其整机稳定性、起重性能（特别是中长臂的起重性能）和最大起升高度比较第一代产品均有较大提升。● 吊机主要性能、参数及结构特点，见第二编相应章节的随车起重机介绍。 国家环保2008第46号/国 Ⅲ 排放；噪声第二阶段。底盘型号ZZ1124G5315C1ID1228092整备质量 kg5100大梁高度 mm 轮胎规格9.00-20,9.00R20CCC证书 制造厂中国重型汽集团济南商用车有限公司燃油/油耗 L/100km柴油/最高车速 km/h96驾驶室准乘人数2发动机型号YC6J190-30制造厂广西玉柴机器股份有限公司功率 kW/排量 ml140/6500整车内部型号ZLJ 5125JSQ3DZLJ 5125JSQ3D-1ZLJ 5125JSQ3D-2产品代号2544-0002544-0012544-002总质量 kg124901249012490载质量kg360041504000外廓尺寸 mm9000*2470*34509000*2470*34509000*2470*3350货箱尺寸 mm5900*2280*6006020*2280*6005900*2280*600起重机型号SQ112ASQ112-2SQ115H产品代号9142-000530-0019141-000最大起重量 kg500050005000最大起升高度 mm140001050010800 SQ115H随车起重机2.7.1 产品简介SQ115H随车起重机吊臂采用四边截面的箱型结构，该截面具有良好的刚度，在回转操纵时具有很好的抗振性能。吊臂采用高强度钢板加工制造而成，主臂和折臂通过变幅油缸实现变幅，折臂内套有两节伸缩臂，通过伸缩油缸实现伸缩运动。最大起重量为5t，最大变幅角度为75°，最大起吊高度达10.8m。起重机通过其底架与汽车底盘大梁连接，机架由高强度钢板焊接而成。起重机带有一对H型支腿，支腿采用四边形箱型结构，由活动支腿和垂直支撑油缸组成。活动支腿置于底架的固定支腿箱内，作业时将活动支腿拉出，支腿支脚板升降由垂直油缸带动，实现支腿全液压驱动，操作方便省力，可靠性好，工作效率高。起重机工作部分的动作，包括起升、变幅、伸缩、回转及支腿的升降，全部由液压驱动。从泵站排出的高压油，经操纵阀分配流向液压马达或液压油缸，进行各项动作。液压系统的动力来自于底盘发动机，通过变速器、取力器取得，性能稳定，工作可靠。电控系统为随车起重机车提供了警示灯和安全指示信号灯。2.7.2 主要技术性能参数起重机型号SQ115H最大起重量/幅度kg5000/2.3最大起重力矩/幅度 kN.m115/2.3吊机自重 kg1800最大起重力矩 kN.m115外形尺寸（长ⅹ宽ⅹ高）mm700ⅹ2480ⅹ2872最大工作幅度 m7.7最大起升高度 m10.8回转机构回转范围 (º)0～360回转速度 r/min≤1.5支腿跨距 mm2200～3700液压系统调定工作压力 MPa20液压油箱容量 L65伸缩臂最大仰角（°）75吊臂收放形式折叠式吊臂机构特点四边形吊臂截面，液压动力伸缩；二节折臂+二节伸缩臂。

• ZLJ 5080JSQ3....

  公告批次/CCC证书188（I8）/ 产品主要特点:● 该系列产品是在CA1080PK2EA80底盘上选装SQ73伸缩臂式吊机或SQ66H折叠式吊机。● 吊机主要性能、参数及结构特点，见第二编相应章节的随车起重机介绍。国家环保2008第46号/国 Ⅲ 排放；噪声第二阶段。底盘型号CA1080PK2EA80ID1225415整备质量 kg3380/3420大梁高度 mm 轮胎规格8.25-20,8.25R20CCC证书 制造厂一汽解放青岛汽车厂燃油/油 L/100km柴油/最高车速 km/h87驾驶室准乘人数3发动机型号CA4DC2-12E3, CA4DF3-13E3，CA4DF3-14E3，CA4DF3-13E3U制造厂一汽解放汽车有限公司大连柴油机分公司，一汽解放汽车有限公司无锡柴油机厂，中国第一汽车集团公司功率 kW/排量 ml93/3168,101/4752,108/4751，101/4752整车内部型号ZLJ 5080JSQ3CZLJ 5080JSQ3C-1 产品代号2171-0002171-001 总质量 kg85008500 载质量 kg24252465 外廓尺寸 mm7998*2496*34007998*2496*3300 货箱尺寸 mm5000*2300*400/6005000*2300*400/600 起重机型号SQ73SQ66H 产品代号SQ3-0009121-000 最大起重量 kg30003000 最大起升高度 mm105009000 SQ73随车起重机8.1 产品简介SQ73随车起重机吊臂采用五边截面的箱型结构，该截面具有良好的刚度，在回转操纵时具有很好的抗振性能。吊臂采用三节伸缩结构，用高强度钢板加工制造，最大起重量为3t，最大变幅角度为76°，最大起吊高度达9.8m。起重机带有一对H型支腿，支腿的水平运动靠手拉来实现，支腿支脚板的升降由垂直油缸带动。在支腿垂直油缸上装有液压锁，能可靠地防止行驶时支腿活塞杆伸出,操作方便，可靠性好，工作效率高。液压系统的动力来自于底盘发动机，通过变速器、取力器取得，工作稳定可靠。电控系统为随车起重机车提供了警示安全指示信号和过卷报警信号。8.2 主要技术性能参数 起重机型号SQ73最大起重力矩/幅度 kN.m/m73.5/2.45最大起重量/幅度 kg/m3000/2.45自重 kg1300外形尺寸（长ⅹ宽ⅹ高）mm3475×2150×2209 吊 臂型式五边截面的箱型结构,液压动力伸缩。节数3长度 m3.320～7.690全行程伸臂时间 s22全行程缩臂时间 s16变幅范围 (°)1～76最大起升高度 m9.8最大作业幅度 m7.45单绳拉力 kN14.70回转机构回转范围 (º)0～360全回转回转速度 r/min1.8支腿跨距 mm2150～3150～4150液压系统、油箱容积 L45溢流阀调定压力 MPa17.5安全装置起重特性表、起重量指示标牌、溢流阀、平衡阀、支腿液压锁、过卷装置、吊钩安全挡板、支腿固定销等。注：表中参数是发动机转速为1000r/min情况时的额定参数。 8.4主要机构及系统特点● 操纵阀是一种叠加方向控制阀，由六个单片换向阀和一个溢流阀组成，分别操纵起升、变幅、吊臂伸缩、回转及支腿伸缩五大机构，且各机构之间不互锁，可实现各机构同时操作。● 吊臂为高强度低合金钢焊接形成的五边形结构，共三节。吊臂的伸缩是通过伸缩油缸和钢丝绳进行，第二节臂和第三节臂同步伸缩。吊臂全缩时，臂长3.320m，吊臂全伸时，臂长7.690m。● 起重机的起重作业部分由变幅机构、伸缩机构、回转机构、等部分组成，全部为液压驱动。其液压驱动力由汽车发动机通过变速箱、取力器驱动液压泵而取得高压力油。从液压泵排出的高压油，经操纵阀分配，流向液压马达或液压缸等各种执行组件, 实现各种动作。上部液压系统的回路，是通过转台内的中心回转接头，与操作系统和液压油箱连通。● 在液压系统中设有溢流阀、平衡阀、液压锁等安全装置，以防止液压系统失效或油管破裂而引发意外事故发生。● 操纵机构由多路换向阀、手柄、连杆等组成，手柄安装在车辆两侧，可根据需要在任一侧进行操作。阀架上贴有操纵指示标牌，可根据标牌的指示进行操纵。● 本起重机带有一对H型支腿，支腿的水平运动靠手拉来实现，支腿支脚板的升降由垂直油缸带动。在支腿垂直油缸上装有液压锁，能可靠地防止行驶时支腿活塞杆伸出。● 在吊臂头部装有过卷装置，过卷装置可有效地防止因钢丝绳过卷而造成吊钩从钢丝绳上被拉脱，避免砸伤事故发生。

• ZLJ 5081JSQ3....

  公告批次/CCC证书185（I5）/ 产品主要特点:● 该系列产品是在EQ1081GJ12D5底盘上选装SQ73伸缩臂式吊机或SQ66H折叠式吊机。● 吊机主要性能、参数及结构特点，见第二编相应章节的随车起重机介绍。 国家环保国 Ⅲ 排放；噪声第二阶段。底盘型号EQ1081GJ12D5ID1224083整备质量 kg3655大梁高度 mm 轮胎规格8.25-16CCC证书 制造厂东风汽车股份有限公司燃油/油 L/100km柴油/最高车速 km/h95驾驶室准乘人数3发动机型号CY4102-C3B,YC4E140-32,CY4120-C3C制造厂东风朝阳柴油机有限责任公司,广西玉柴机器股份有限公司功率 kW/排量 ml100/3856，103/4260，88/3856整车内部型号ZLJ 5081JSQ3CZLJ 5081JSQ3C-1 产品代号2172-0002172-001 总质量 kg82908290 载质量 kg26902790 外廓尺寸 mm7995*2330-32907995*2470*3290 货箱尺寸 mm5100*2150*5505050*2150*550 起重机型号SQ73SQ66H 产品代号SQ3-0009121-000 最大起重量 kg30003000 最大起升高度 mm105009000 SQ66H随车起重机2.3.1 产品简介SQ66H随车起重机吊臂由主臂、折臂、伸缩臂等组成，主臂为一封闭式箱型结构，折臂、伸缩臂为六边形箱型结构，均采用高强度低合金钢板焊接而成,具有强度高、重量轻的特点。吊臂、折臂、转台均采用铰接型式，各铰点均采用复合材料制成的含油轴承。主臂和折臂通过变幅油缸实现变幅。折臂内套有两节伸缩臂，通过伸缩油缸实现伸缩运动。最大起重量为3t，最大变幅角度为65°，最大起吊高度达9m。起重机通过其底架与汽车底盘大梁连接，机架由高强度钢板焊接而成。起重机带有一对H型支腿，支腿采用四边形箱型结构，由活动支腿和垂直支撑油缸组成。活动支腿置于固定支腿箱内，作业时将活动支腿拉出。垂直支腿升降由油缸驱动，实现支腿全液压，操作方便省力，可靠性好，工作效率高。起重机工作部分的动作，包括起升、变幅、伸缩、回转及支腿的升降，全液压驱动。泵站排出的高压油，经操纵阀分配流向液压马达或液压油缸，进行各项动作。液压系统的动力来自于底盘发动机，通过变速器、取力器取得，性能稳定，工作可靠。电控系统为随车起重机车提供了警示指示信号。2.3.2 主要技术性能参数起重机型号SQ66H最大起重量/幅度 kg/m3000/2.2吊机自重 kg1200最大起重力矩/幅度 kN.m/m66/2.2最大工作半径 m5.9最大起升高度 m9回转机构回转范围 (º)0～360全回转回转速度 r/min≤1.5支腿跨距 mm2300～3200液压系统调定工作压力 MPa25液压油箱容量 L60外形尺寸（长ⅹ宽ⅹ高）mm600ⅹ2480ⅹ2985伸缩臂最大仰角（°）65吊臂收放形式折叠式吊臂机构特点六边形吊臂截面，液压动力伸缩；二节折臂+ 一节伸缩臂。

• ZLJ 5050JSQ3....

  公告批次/CCC证书185（I5）/产品主要特点:● 该产品采用EQ1050TJ35D5型 4X2底盘改装，在底盘车左侧前方位置加装SQ20H折臂式吊机，用于自装卸货物。● 液压系统动力通过取力器由底盘发动机提供。吊机的伸缩、变幅和回转等机构的协调动作，使吊臂达到起吊重物的目的。其操纵方便、机动灵活、作业范围大、起重性能好、作业安全可靠，安装在载重运输车上占有空间小，保证了起运车的载货空间及行驶安全。● 随车起重机由二节伸缩臂、一节折臂、转台、旋转支座、底架、回转机构、活动支腿、液压系统等组成，起重机吊臂为360°非连续回转、全液压驱动、手控操作的专用起重设备。● 在液压系统中设有溢流阀、平衡阀、液压锁等安全装置,以防油路过载及避免油管破裂而引发意外事故。● 吊机机架以三点支承固定在车架上，能有效地分散车辆在不平道路上行驶时产生的架扭转应力，提高车架的使用寿命。● 操纵机构由多路换向阀、手柄、连杆等组成，手柄安装在车辆两侧，可根据需要在任一侧进行操作。阀架上贴有操纵指示标牌，可根据标牌的指示进行操纵。国家环保国 Ⅲ 排放；噪声第二阶段。底盘型号EQ1050TJ35D5ID1228583整备质量 kg2500大梁高度 mm 轮胎规格7.00-16，7.50-16，7.00 R16,7.50R16CCC证书 制造厂东风汽车有限公司燃油/油耗 L/100km柴油/最高车速 km/h95驾驶室准乘人数3发动机型号/制造厂CY4102-C3D/东风朝阳柴油机有限责任公司，YC4F115-30和YCND27-115-30/广西玉柴机器股份有限公司功率 kW/排量 ml80/3856，85/2659，85/2659整车内部型号ZLJ 5050JSQ3B 产品代号2011-000 总质量 kg5395 载质量 kg1390 外廓尺寸 mm6915*2145*2640 货箱尺寸 mm4200*1990*450 起重机型号SQ20H 产品代号9110-000 最大起重量 kg1500 最大起升高度 mm7204
