ZLJ 5080JSQ3C随车起重运输车(3吨直臂)

• ZLJ 5081JSQ3....

  公告批次/CCC证书185（I5）/ 产品主要特点:● 该系列产品是在EQ1081GJ12D5底盘上选装SQ73伸缩臂式吊机或SQ66H折叠式吊机。● 吊机主要性能、参数及结构特点，见第二编相应章节的随车起重机介绍。 国家环保国 Ⅲ 排放；噪声第二阶段。底盘型号EQ1081GJ12D5ID1224083整备质量 kg3655大梁高度 mm 轮胎规格8.25-16CCC证书 制造厂东风汽车股份有限公司燃油/油 L/100km柴油/最高车速 km/h95驾驶室准乘人数3发动机型号CY4102-C3B,YC4E140-32,CY4120-C3C制造厂东风朝阳柴油机有限责任公司,广西玉柴机器股份有限公司功率 kW/排量 ml100/3856，103/4260，88/3856整车内部型号ZLJ 5081JSQ3CZLJ 5081JSQ3C-1 产品代号2172-0002172-001 总质量 kg82908290 载质量 kg26902790 外廓尺寸 mm7995*2330-32907995*2470*3290 货箱尺寸 mm5100*2150*5505050*2150*550 起重机型号SQ73SQ66H 产品代号SQ3-0009121-000 最大起重量 kg30003000 最大起升高度 mm105009000 SQ66H随车起重机2.3.1 产品简介SQ66H随车起重机吊臂由主臂、折臂、伸缩臂等组成，主臂为一封闭式箱型结构，折臂、伸缩臂为六边形箱型结构，均采用高强度低合金钢板焊接而成,具有强度高、重量轻的特点。吊臂、折臂、转台均采用铰接型式，各铰点均采用复合材料制成的含油轴承。主臂和折臂通过变幅油缸实现变幅。折臂内套有两节伸缩臂，通过伸缩油缸实现伸缩运动。最大起重量为3t，最大变幅角度为65°，最大起吊高度达9m。起重机通过其底架与汽车底盘大梁连接，机架由高强度钢板焊接而成。起重机带有一对H型支腿，支腿采用四边形箱型结构，由活动支腿和垂直支撑油缸组成。活动支腿置于固定支腿箱内，作业时将活动支腿拉出。垂直支腿升降由油缸驱动，实现支腿全液压，操作方便省力，可靠性好，工作效率高。起重机工作部分的动作，包括起升、变幅、伸缩、回转及支腿的升降，全液压驱动。泵站排出的高压油，经操纵阀分配流向液压马达或液压油缸，进行各项动作。液压系统的动力来自于底盘发动机，通过变速器、取力器取得，性能稳定，工作可靠。电控系统为随车起重机车提供了警示指示信号。2.3.2 主要技术性能参数起重机型号SQ66H最大起重量/幅度 kg/m3000/2.2吊机自重 kg1200最大起重力矩/幅度 kN.m/m66/2.2最大工作半径 m5.9最大起升高度 m9回转机构回转范围 (º)0～360全回转回转速度 r/min≤1.5支腿跨距 mm2300～3200液压系统调定工作压力 MPa25液压油箱容量 L60外形尺寸（长ⅹ宽ⅹ高）mm600ⅹ2480ⅹ2985伸缩臂最大仰角（°）65吊臂收放形式折叠式吊臂机构特点六边形吊臂截面，液压动力伸缩；二节折臂+ 一节伸缩臂。

• ZLJ 5050JSQ3....

  公告批次/CCC证书185（I5）/产品主要特点:● 该产品采用EQ1050TJ35D5型 4X2底盘改装，在底盘车左侧前方位置加装SQ20H折臂式吊机，用于自装卸货物。● 液压系统动力通过取力器由底盘发动机提供。吊机的伸缩、变幅和回转等机构的协调动作，使吊臂达到起吊重物的目的。其操纵方便、机动灵活、作业范围大、起重性能好、作业安全可靠，安装在载重运输车上占有空间小，保证了起运车的载货空间及行驶安全。● 随车起重机由二节伸缩臂、一节折臂、转台、旋转支座、底架、回转机构、活动支腿、液压系统等组成，起重机吊臂为360°非连续回转、全液压驱动、手控操作的专用起重设备。● 在液压系统中设有溢流阀、平衡阀、液压锁等安全装置,以防油路过载及避免油管破裂而引发意外事故。● 吊机机架以三点支承固定在车架上，能有效地分散车辆在不平道路上行驶时产生的架扭转应力，提高车架的使用寿命。● 操纵机构由多路换向阀、手柄、连杆等组成，手柄安装在车辆两侧，可根据需要在任一侧进行操作。阀架上贴有操纵指示标牌，可根据标牌的指示进行操纵。国家环保国 Ⅲ 排放；噪声第二阶段。底盘型号EQ1050TJ35D5ID1228583整备质量 kg2500大梁高度 mm 轮胎规格7.00-16，7.50-16，7.00 R16,7.50R16CCC证书 制造厂东风汽车有限公司燃油/油耗 L/100km柴油/最高车速 km/h95驾驶室准乘人数3发动机型号/制造厂CY4102-C3D/东风朝阳柴油机有限责任公司，YC4F115-30和YCND27-115-30/广西玉柴机器股份有限公司功率 kW/排量 ml80/3856，85/2659，85/2659整车内部型号ZLJ 5050JSQ3B 产品代号2011-000 总质量 kg5395 载质量 kg1390 外廓尺寸 mm6915*2145*2640 货箱尺寸 mm4200*1990*450 起重机型号SQ20H 产品代号9110-000 最大起重量 kg1500 最大起升高度 mm7204

• ZLJ 5080TQZP....

  浏览字体：大　中　小.prmore{float:left;position:relative;text-indent:0;text-align:left;}.pamore{position:absolute;width:16px;padding-left:2px;height:123px;bottom:0px;right:-19px;border:1px solid #000;border-left-width:0;word-wrap:break-word;overflow:hidden;font-size:12px;line-height:20px;text-indent:0;background-color:#fff}公告产品型号及名称ZLJ 5080TQZP清障车 产品特点：● 起重机构a) 在平台的左前下方安装了一个钢丝绳容量为25m，拖曳力不小于3吨的液压绞盘，用于拖曳被拖载小轿车。b)通过两个变幅油缸，可以将平台与副车架绕铰点从0°～13°的旋转。c)平台通过导向滑槽可以沿副车架平行滑动。液压绞盘的压绳装置为弹簧压板式。d)液压绞盘的压绳装置为弹簧压板式。● 托举牵引机构a)托举牵引机构通过两支提升油缸与副车架连接，利用提升油缸可变换该机构的向上、向下角度和拖车高度。向下可倾3.5°，向上可倾7°，便于拖车。b)水平方向的托举外臂与伸缩臂之间通过托臂伸缩油缸实现伸缩，伸缩行程1340mm。c)十字臂依靠弹簧和钢球在十字臂头上卡住限位。● 液压系统清障车液压系统在变速器上通过取力器从底盘发动机取力，驱动齿轮油泵，高压油经多路换向阀分别向托臂伸缩油缸、托臂提升油缸、液压绞盘、平台变幅油缸、平台伸缩油缸供油，各缸可单独动作也可同时动作。系统中有两个单向平衡阀，分别控制平台变幅油缸、托臂提升油缸的保压及在下行时由于重力作用而产生的加速下滑现象。国家环保欧Ⅲ排放，噪声第二阶段。CCC证书 底盘型号EQ1081T40DJ4AID/CCC证书1213546轮胎规格7.50-16制造厂东风汽车股份有限公司发动机型号/制造厂CY4102BZLQ/东风朝阳柴油机有限公司EQB125-20/东风康明斯发动机有限公司功率 kW/排量 ml88/3856，92/3920整车内部型号ZLJ 5080TQZP产品代号5080TQZP总质量 kg8300托举质量 kg1580拖牵质量 kg8300装运平台载质量 kg3185绞盘拉力 kN30(第一层)外廓尺寸 mm7800*2150*2250，7800*2150*2460（带警灯）最高车速/拖车最高车速 km/h95/50（公路）燃油/油耗 L/100km柴油/驾驶室准乘人数3

• ZLJ 5140TQZ.....

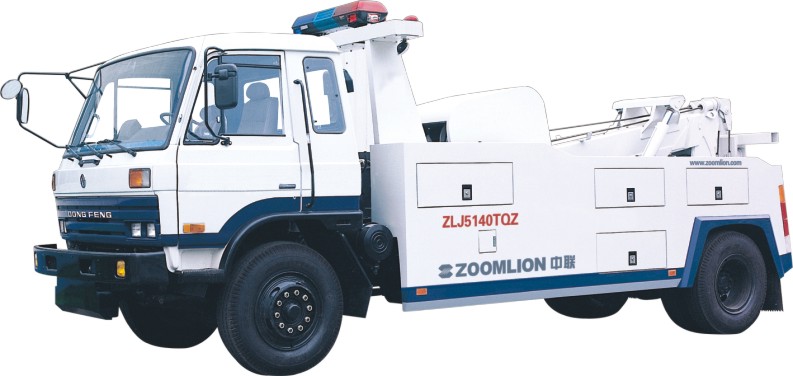

  公告产品型号及名称ZLJ 5140TQZ清障车 产品特点：● 起重机构经优化设计，采用高强度钢板制造，起重能力大。起重臂变幅角为5°～35°；起重臂单级伸缩，伸缩行程2750mm。起重机构配备额定拉力为100kN的液压绞盘2个，每个绞盘配Φ17.5mm的起重用钢丝绳30m，用于吊起重物和将远离公路路面的故障车辆拉至路面近处。● 托举牵引机构与起重机构通过连接臂连成一体，即托吊连体，结构简单实用。需要时可改变连接臂与起重臂间的夹角，加大十字臂与钢丝绳间的距离，增大了起重机构的有效作业范围。● 液压系统设计合理。泵和各类液压阀采用国际知名品牌的进口原装液压件，油缸采用高质量的进口缸筒，液压系统工作可靠。液压系统的动力来自底盘发动机，通过装于变速器上的取力器取得。电控系统为清障车提供了各类警视灯和指示信号灯，另外，还装备了3只夜间工作照明灯。● 车体与工具箱合二为一，除存放工具和附件外，设计配合整车造型，使整车造型美观大方。● 为方便清障作业，本清障车提供了多种附件。根据需要托牵的故障车辆不同，可从所提供的附件中选用合适的，或举钢板，或托前轴，或叉车架，确保清障作业方便地完成。本车还配备了设计独特的车轮托举装置，很好地解决了大车拖小车的问题，该装置属国内首创。● 车体两侧均有操纵盒，左右操纵盒内的操纵手柄是等效的。作业时，可根据现场需要任意选择左侧或右侧操纵，操纵极为方便。● 为满足用户要求，有以下选装件可供选用： 1、抢险救援设备和救援工具。如机动泵，手动泵，液压剪，扩张器，金属切割设备等。2、电子监视系统。车尾装摄像头，驾驶室装监视器。国家环保欧Ⅲ排放，噪声第二阶段。CCC证书 底盘型号EQ1141G7DJ2ID/CCC证书1001153/2005011101141586轮胎规格10.00R20,10.00-20制造厂东风汽车股份有限公司发动机型号EQB180-20制造厂东风康明斯发动机有限公司功率 kW/排量 ml132/5880整车内部型号ZLJ 5140TQZ产品代号5140TQZ总质量 kg14895托举质量 kg4000拖牵质量 kg14000绞盘拉力 kN200外廓尺寸 mm7700*2470*2970（带警灯），7850*2470*2825最高车速/拖车最高车速km/h90/50（公路）燃油/油耗 L/100km柴油/21.5驾驶室准乘人数3

更多
